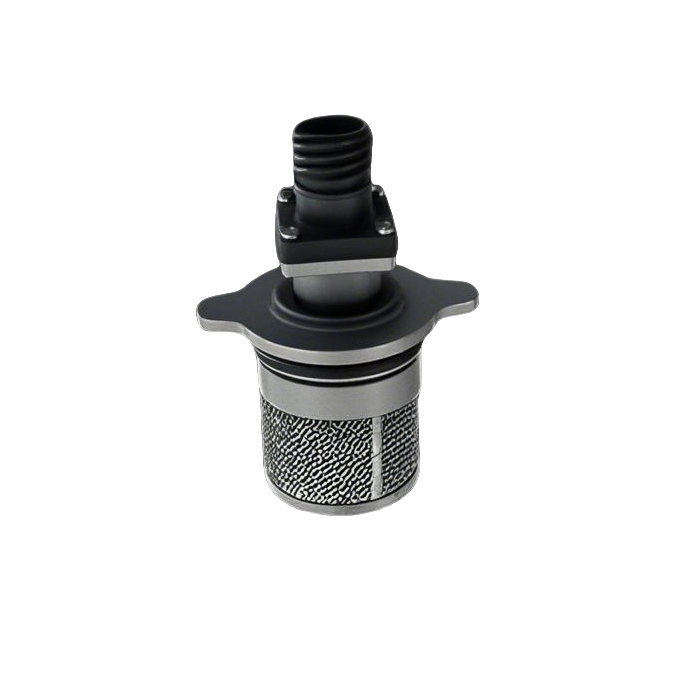

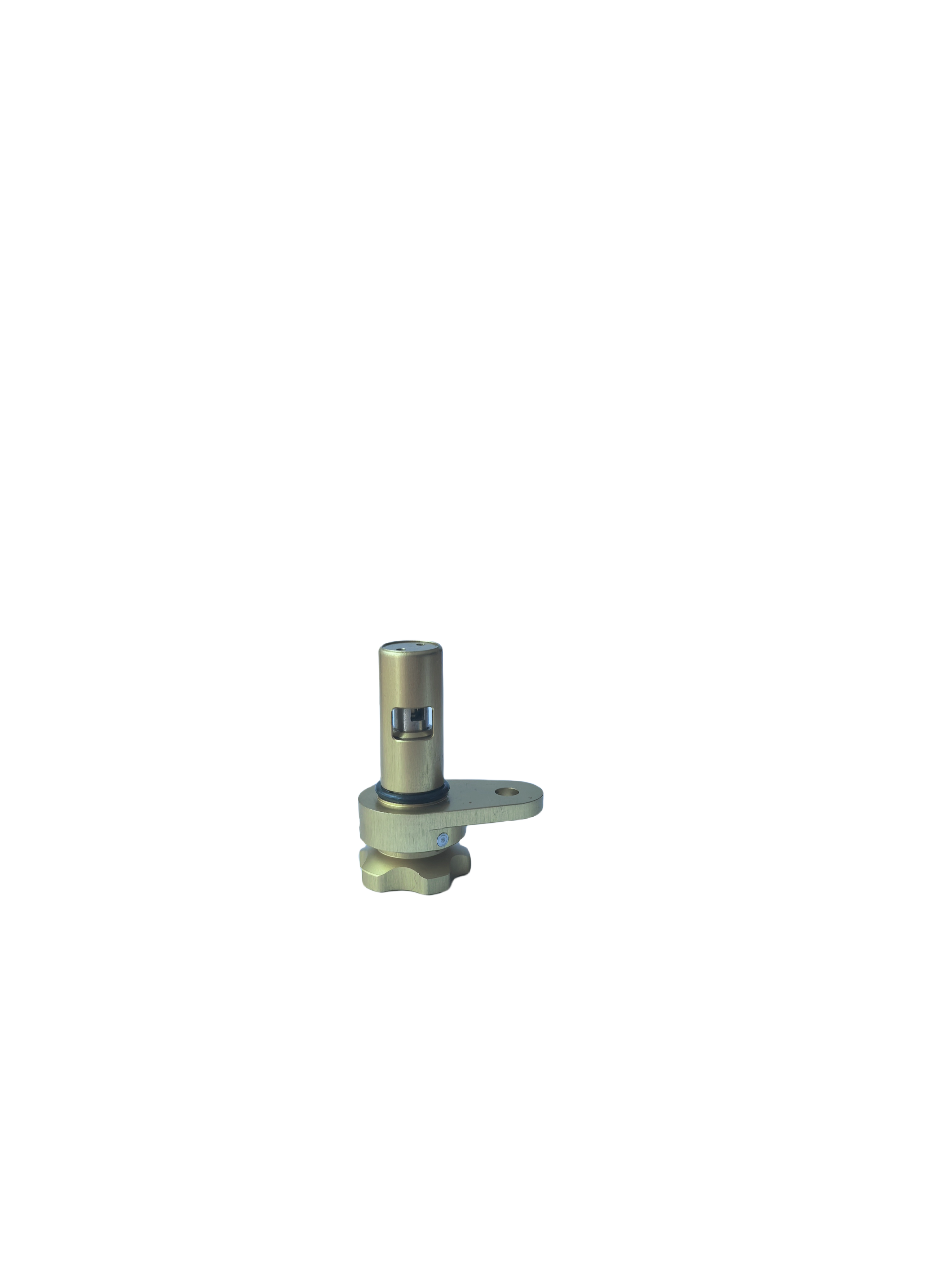

磁塞是磁性屑末检测器和磁性屑末检测信号器的通俗名称。磁性屑末检测器一般安装在滑油系统的回油管路上，用于监测转动部件的磨损情况，探头吸附的磁性屑末可供地面维修人员收集分析。同时实现活门自封，防止滑油泄露，可兼顾放油功能。

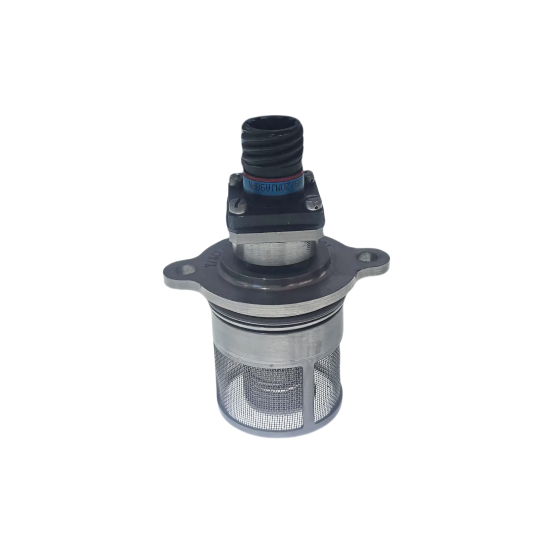

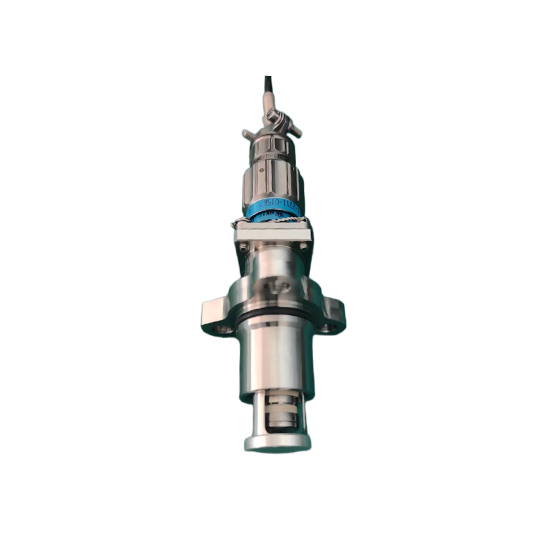

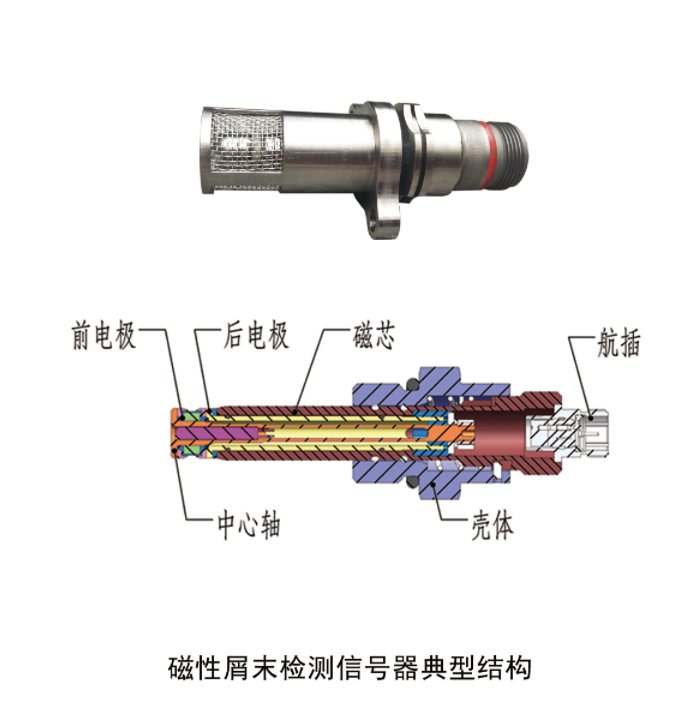

磁性屑末检测信号器一般安装在滑油系统的回油管路上，用于监测转动部件的磨损情况，探头吸附的磁性屑末可供地面维修人员收集分析，当吸附的屑末积累到一定程度时发出报警信号。且允许集成安装温度传感器，同时实时监测滑油温度。
结构坚固、尺寸紧凑、油路流阻低。
快速安装设计，轻松收集磁性金属碎片。
高品质的密封和绝缘材料确保了优异的密封性和耐压性能。
先进的制造工艺保证了产品的安全性和可靠性。
范围 | CS-01型 | CS-02型 | H/XHQ-04型 |
大量的 | ≤90克 | ≤60克 | ≤170克 |
外形尺寸 | ≤φ41×72mm | ≤φ31×77mm | ≤φ54×82mm |
安装接口 | φ18法兰 | M12×1.5 | φ27法兰 |
磁极间隙 | 2±0.1毫米 | 2±0.1毫米 | 1.7±0.1毫米 |
磁极吸引力 | ≥50克 | ≥50克 | ≥100克 |
密封性能 | ≥0.3MPa | ≥0.3MPa | ≥0.3MPa |
自密封功能 | 不 | 是的 | 是的 |
过滤等级 | 900μm | 没有任何 | 600μm |
接地电阻 | ≤20mΩ | ||
绝缘电阻 | ≥20MΩ | ||
工作电压 | 18–30 伏直流电 | ||
工作温度 | -55℃至150℃ | ||
储存温度 | -55℃至70℃ | ||
工作介质 | 4106或4050合成航空润滑油，符合GJB 1263-1991 | ||
工作湿度 | ≤90% | ||
工作压力 | ≤0.6MPa | ||
最大飞行高度 | 20000米 | ||
大修间隔时间 (TBO) | 1000 发动机运行小时 | ||
使用寿命 | 4000 发动机运行小时 | ||
